个推基于Flink SQL建设实时数仓实践

作为一家数据智能企业,个推在服务垂直行业客户的过程中,会涉及到很多数据实时计算和分析的场景,比如在服务开发者时,需要对App消息推送的下发数、到达数、打开率等后效数据进行实时统计;在服务政府单位时,需要对区域内实时人口进行统计和画像分析。为了更好地支撑大数据业务发展,个推也建设了自己的实时数仓。相比Storm、Spark等实时处理框架,Flink不仅具有高吞吐、低延迟等特性,同时还支持精确一次语义(exactly once)、状态存储等特性,拥有很好的容错机制,且使用门槛低、易上手、开发难度小。因此,个推主要基于Flink SQL来解决大部分的实时作业需求。

目前个推主要使用3种方式进行Flink作业:Zeppelin模式、Jar模式和SQL模式。相比另外两种模式,使用SQL模式进行Flink作业,虽然更为简单、通用性也更强,但是在性能调优方面,却存在较大难度。本文将个推Flink SQL使用和调优经验进行了总结,旨在帮助大家在基于Flink SQL进行实时计算作业时少走弯路、提升效率。

个推Flink SQL使用现状

在SQL模式下,个推通过jar+SQL文件+配置参数的方式使用Flink。其中jar是基于Flink封装的执行SQL文件的执行jar,提交命令示例如下:

/opt/flink/bin/flink run -m yarn-cluster -ynm KafkaSourceHbaseSinkCaseTestSql \
-c ${mainClassName} \
${jarPath} \
--flink.parallelism 40 \
--mode stream \
--sql.file.path ${sqlFile}

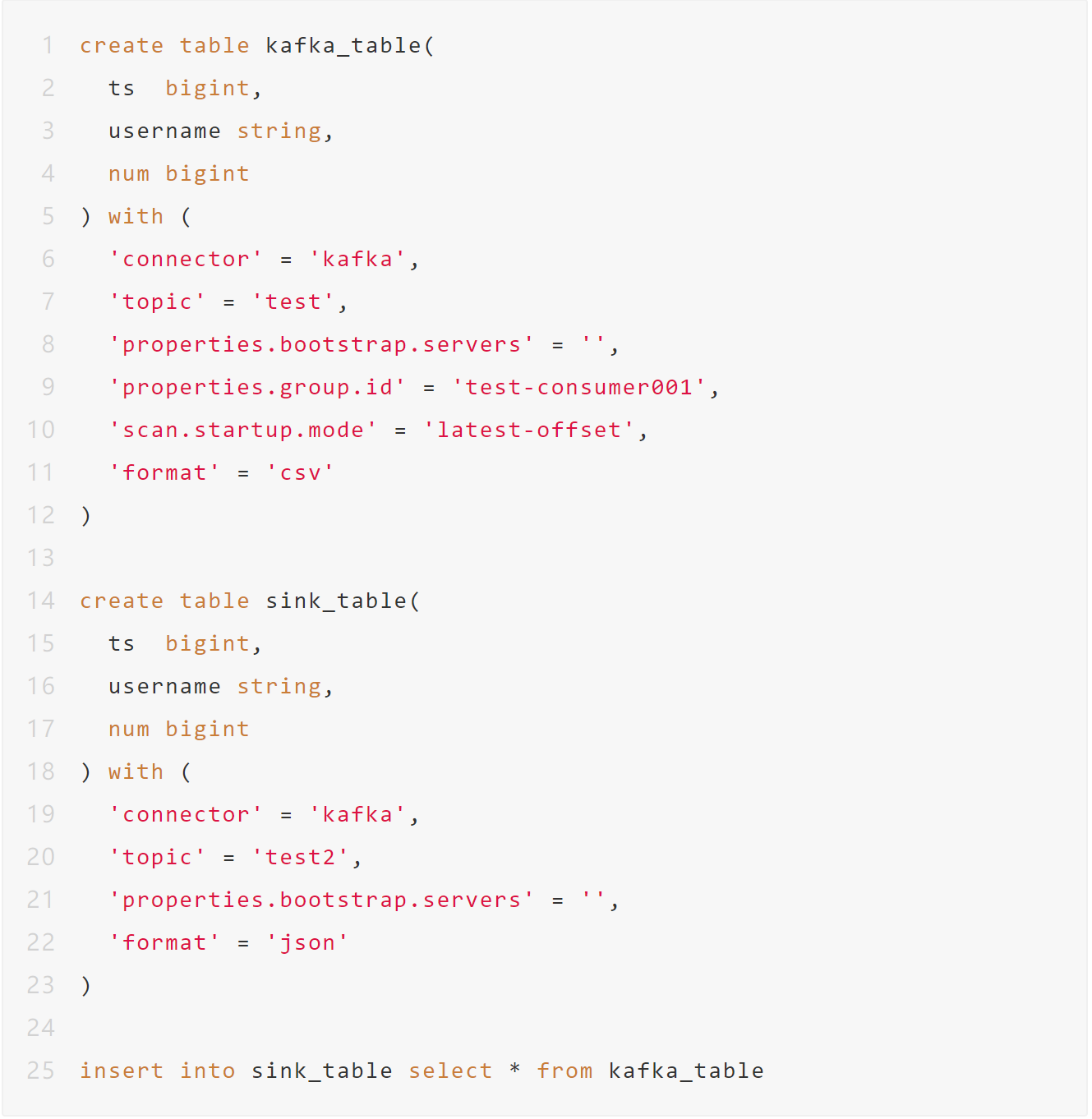

SQL文件内容示例如下:

在将原有的Spark Streaming实时计算任务改造成SQL的过程中,我们发现了许多原生Flink SQL无法支持的需求,比如:

  • 写hbase指定时间戳:原生Flink SQL写hbase的时间戳无法由数据时间指定。

  • 写hbase支持数据字段指定qualifier:原生Flink SQL注册hbase表时就需要指定qualifier,无法使用数据字段的值作为qualifier。

  • 中间表注册:目前注册表只能调用table api实现。

  • kafka source数据预截断:由于业务原因,部分数据源写入kafka的数据默认增加指定前缀,解析前需要预截断。

  • kafka schema不匹配:由于业务原因,上游写入csv格式数据前会追加字段,导致和schema不匹配,数据无法解析。



针对以上大部分场景,我们均结合业务特色需求,对Flink SQL进行了拓展适配。本文从中间表注册入手,分享Flink SQL正确使用姿势。

Flink中SQL的处理流程

为了帮助大家更好地理解中间表注册问题,我们先整体梳理下Flink中SQL的执行逻辑,如下图:

整个流程可以大致拆解为以下几个步骤:



1、SqlParser解析阶段(SQL -> SqlNode)

Flink的Calcite使用JavaCC,根据Parser.jj生成SqlParser(实际类名为SqlParserImpl)。SqlParser负责将SQL解析为AST语法树,数据类型为SqlNode。



2、Validator验证阶段

第一阶段后生成的AST树中,对字段、函数等并没有进行验证。第二阶段会进行校验,校验内容包括表名、字段名、函数名、数据类型等。



3、逻辑计划(SqlNode -> RelNode/RexNode)

经过语法校验的AST树经过SqlToRelConverter.convertQuery调用,将SQL转换为RelNode,即生成逻辑计划LogicalPlan。需要注意的是,Flink为了统一“table api”和“sql执行”两种方式,会在这个阶段将RelNode封装成Operation。



4、优化器(RelNode -> LogicalNode -> ExecNode)

优化器的作用是将关系代数表达式(RelNode)转换为执行计划,用于执行引擎执行。优化器会使用过滤条件的下压、列裁剪等常见的优化规则进行优化,以生成更高效的执行计划。



Flink主要使用Calcite的优化器,采用HepPlanner和VolcanoPlanner这两种优化方式进行优化。

  • HepPlanner: 是基于规则优化(RBO)的实现,它是一个启发式的优化器,按照规则进行匹配,直到达到次数限制(match 次数限制)或者遍历一遍后不再出现rule match的情况才算完成。

  • VolcanoPlann er: 是基于成本优化(CBO)的实现,它会一直迭代rules,直到找到cost最小的plan。



需要注意的是,在调用规则优化前,Flink会有一个内部的CommonSubGraphBasedOptimizer优化器用于提取多个执行计划的共用逻辑。CommonSubGraphBasedOptimizer是Flink对于多流场景(常见为多个insert)的优化器,主要作用是提取共用的逻辑,生成有向无环图,避免对共用逻辑进行重复计算。



根据运行环境不同(批和流式),CommonSubGraphBasedOptimizer优化器有BatchCommonSubGraphBasedOptimizer和 StreamCommonSubGraphBasedOptimizer两种实现方式。从执行结果来看,CommonSubGraphBasedOptimizer优化类似于 Spark表的物化,最终目的都是避免数据重复计算。



源码中RelNodeBlock类注释很形象地描述了优化效果:



可以看到,在这段注释中,sink1和sink2这两个sink流有一段逻辑是共用的,即Join(a1=b2)。那么,优化器在优化阶段会将这段逻辑切分成3个block,其中共用的逻辑为单独的RelNodeBlock1,优化器将把这部分共用逻辑提取出来,避免重复计算。

中间表注册语法扩展

问题描述

值得注意的是,原生的Flink SQL只能通过调用table api来提取共用逻辑。在非table api的场景下,比如,数据经过计算后将根据字段条件被写入不同的kafka topic,SQL示例如下:

如果使用 StreamTableEnviroment.executeSql()去分别执行这两条insert sql,最终会异步生成两个任务,因此需要使用Flink提供的statementset先缓存多条insert sql,最后调用执行,在一个任务中完成多条数据流的处理。

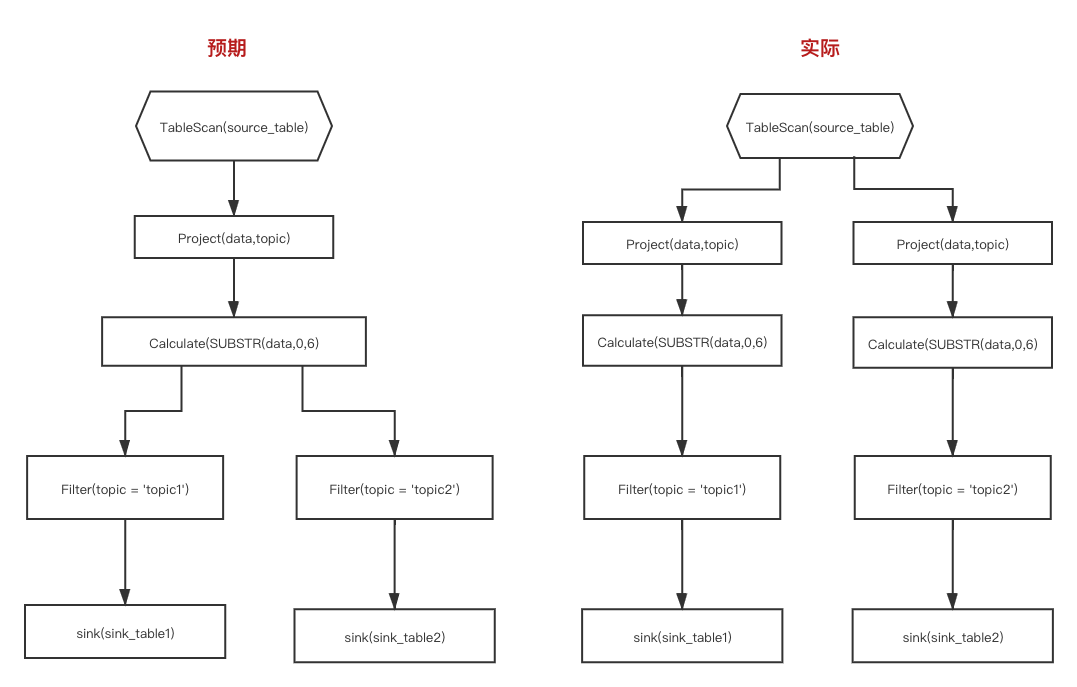

可以发现,在这两条insert sql中存在复用逻辑,即select SBSTR(data, 0, 6) data、topic from source_table。预期的结果是Flink能够识别到这段共用逻辑并复用,但是实际情况并非预期中的,如下图:

问题分析

分析出现该问题的原因是:Flink在解析阶段将select SBSTR(data, 0, 6) data、topic from source_table解析成SqlNode(SqlSelect)并生成相应的RelNode。由于即便是相同逻辑的SQL,其解析为RelNode的摘要也是不同的。而Flink正是通过摘要来寻找复用的RelNode。因此,Flink也就不能识别到这段逻辑是可以共用的。

判断逻辑共用的源码如下:



解决思路

那么如何解决呢?首先想到的思路就是将这段共用逻辑注册成表,这样Flink就能知道这段逻辑是共用的。

目前有“注册视图”(create view as query)和“注册表”(registerTable)两种方式能够将共用逻辑注册成表。在Flink中,当执行‘create view as query' 创建视图或者调用registerTable注册表时,底层都会在catalog中创建临时表,区别在于create view创建表的实现类为CatalogViewImpl,而registerTable创建表的实现类为QueryOperationCatalogView。

前者CatalogViewImpl的查询逻辑使用字符串表示,而后者 QueryOperationCatalogView的查询逻辑已经被解析为QueryOperation。也就是说,执行创建视图的语句时,最终创建的临时表仅仅是缓存了查询部分的SQL语句,当其他命令使用这个临时表时还需要重新解析临时表中的查询语句,而重新解析带来的问题就是创建新的RelNode,产生不同的摘要,这样Flink仍然不能够识别到这段共用逻辑并复用。

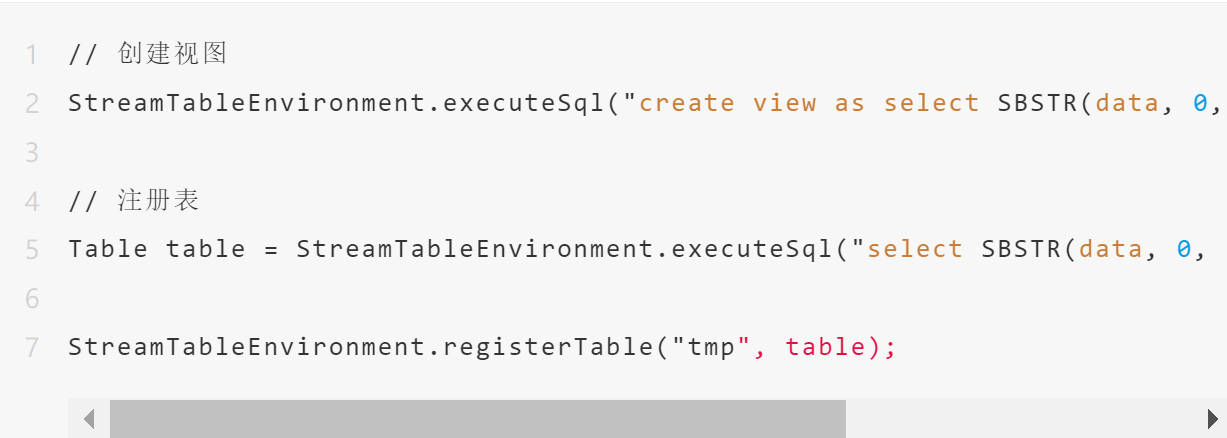

相反,regiterTable这样的方式就不需要对临时表中的查询语句进行重新解析。因此可以采用regiterTable将共用逻辑注册成表。示例代码如下:



但是,为了SQL化,就需要有语法去支持中间表注册,以屏蔽底层的api调用,实现用户无感知。新语法预期如下:

实现语法支持

如何实现新的语法,来支持中间表注册呢?目前有2种解决方案:


方案1:框架先使用正则匹配判断SQL类型,之后提取出临时表名和查询逻辑,比如上面的SQL经过正则匹配提取组之后可以得到表名为tmp,查询逻辑为'select SBSTR(data, 0, 6) data,topic from source_table',之后框架去调用table api进行注册。


方案2:修改flink-table模块源码扩展语法,实现对register table语法的支持。

从实现难度上来说,方案1的改动少,难度也较小,而方案2虽然改动较大,但是通用性更好。下面主要围绕方案2的实现展开。

register table语法扩展大致分为以下3个步骤:

Step1 SQL解析与校验

即修改Java CC相关文件,使得 SqlParser可以识别新的语法并解析为AST。

1.1 增加关键字“REGISTER”

首先需要让解析器识别新的关键字“REGISTER”,因此修改Parser.tdd,在keywords和nonReservedKeywords中分别增加“REGISTER”关键字。

1.2 创建SqlNode (SqlRegisterTable)

由于SqlParser解析SQL生成的AST数据类型为SqlNode,因此需要增加相应的SqlNode。在org.apache.flink.sql.parser.ddl下创建SqlRegisterTable:

package org.apache.flink.sql.parser.ddl;
import org.apache.calcite.sql.*,
import org.apache.calcite.sql.parser.SqlParserPos;
import javax.annotation.Nonnull;
import java.util.Collections;import java.util.List;
public class SqlRegisterTable extends SqlCall {
public static final SqlSpecialOperator OPERATOR = new SqlSpecialOperator("REGISTER TABLE", SqlKind.OTHER_DDL);
private SqlIdentifier tableName;
private SqlNode query;
 // 部分代码省略
 }

修改Parser.tdd,在imports增加org.apache.flink.sql.parser.ddl.SqlRegisterTable,即刚才新建的 SqlRegisterTable的全类名路径。



1.3 增加语法解析模版

除了关键字和SqlNode,还需要相应的语法模版,让解析器能够把SQL解析为SqlRegisterTable。

修改parserImpls.ftl,增加语法解析模版:



Step2:SqlNode转为Operation

根据calcite在Flink中的执行流程,Flink会将SqlNode封装为Operation,因此需要创建相应的RegisterTableOperation,并修改相关的转换逻辑。

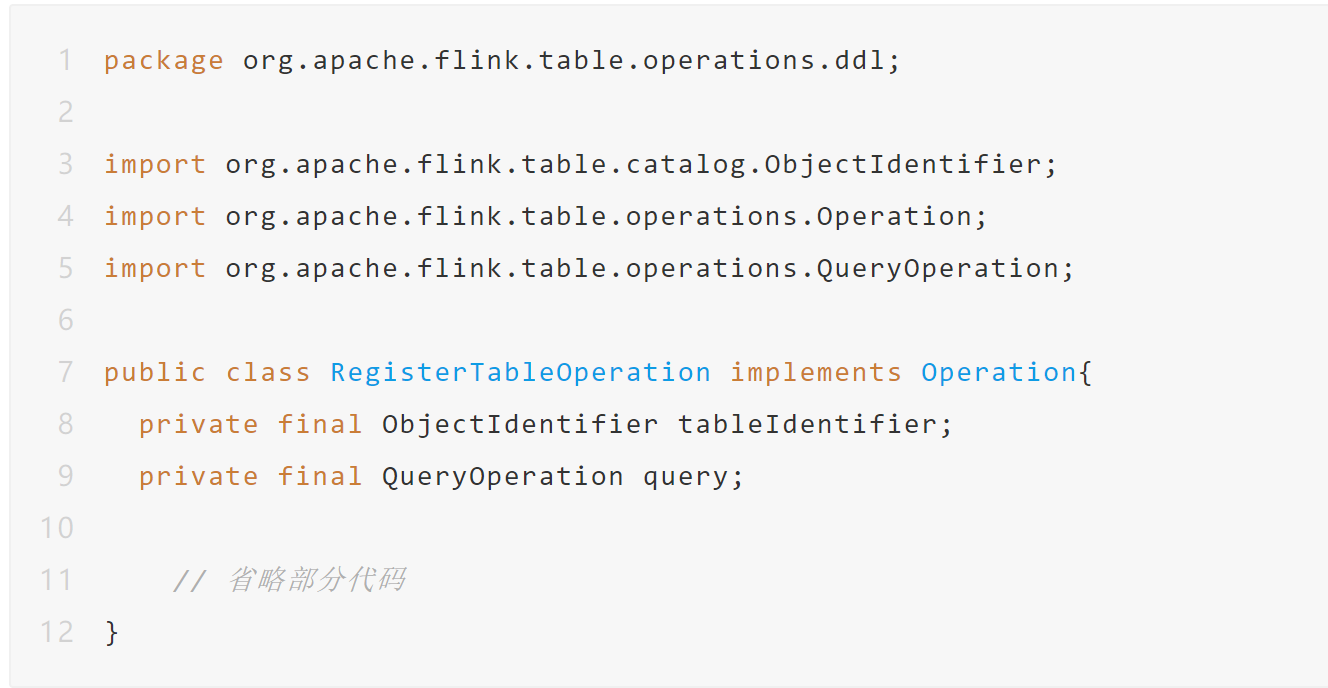

2.1 新建 RegisterTableOperation


2.2 增加解析逻辑

生成RegisterTableOperation之后,还需要让Flink能将 SqlNode转换成对应的Operation,因此我们要修改 SqlToOperationConverter.convert内部代码,增加解析逻辑,代码如下:

private Operation convertRegisterTable(SqlRegisterTable sqlRegisterTable) {
UnresolvedIdentifier unresolvedIdentifier = UnresolvedIdentifier.of(sqlRegisterTable.fullTableName());

ObjectIdentifier identifier = catalogManager.qualifyIdentifier(unresolvedIdentifier);
PlannerQueryOperation operation = toQueryOperation(flinkPlanner, validateQuery);
return new RegisterTableOperation(identifier, operation);
 }

Step3 Operation执行

即底层调用RegisterTable实现注册。由于流处理底层使用TableEnvironmentImpl进行相关SQL操作,比如常见的 executeSql(String statement) 操作 :



因此在executeOperation()方法中,需要识别 RegisterTableOperation进行额外操作,因此增加operation执行逻辑如下:

通过以上三步,完成源码修改,然后将flink-parser打包替换当前依赖,即可实现对register table语法的扩展。

Flink的SQL执行基于calcite,语法拓展的实现简要概括分为语法解析、转换、优化和执行4个阶段,其中会涉及到Java CC、Planner等知识,有兴趣的同学可以查阅相关内容做深入了解。

总结

本文围绕中间表注册入手,对个推基于Flink SQL建设实时数仓的实践进行了总结和分享。

后续,我们还将持续梳理在实时业务场景下的Flink SQL应用实践,沉淀包括SQL稳定性、SQL资源配置等在内的通用解决方案;同时还将展开批流一体的探索,通过统一开发标准,来提升大数据作业的整体效率。

我们还将陆续面向行业总结和输出这些实践经验,更多精彩内容,请持续关注个推技术实践公众号。
