作者：个推数据研发工程师 糖炒栗子



个推的 消息推送统计模块原先是一个离线统计消息下发的系统，具体来说，个推每天会根据APP开发者的需求下发 消息推送，我们需要根据不同的维度进行数据统计，生成消息报表，从而能够更好的了解每天的推送情况。个推每天的消息推送下发数量巨大，可以达到数百亿级别，之前一直做的是离线统计，但是这样一来，当天的数据只能第二天才能够看到，随着业务能力的不断延伸，我们需要能够实时进行数据报表的统计，因此，我们选择了Flink作为数据处理引擎。



一.消息计算平台架构

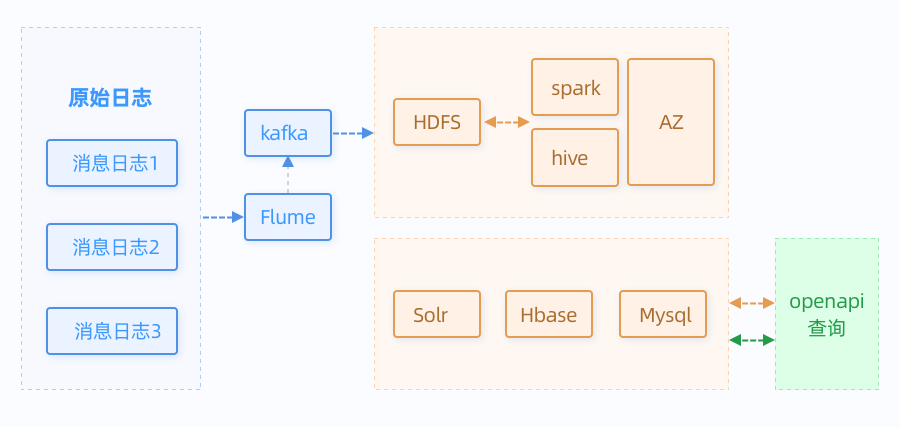

在消息报表系统的初期，我们采用的是离线计算的方式，主要采用spark作为计算引擎，原始数据存放在HDFS中，聚合数据存放在Solr、Hbase和Mysql中：



查询的时候，先根据筛选条件，查询的维度主要有三个：



1）appId

2）下发时间

3）taskGroupName



根据不同维度可以查询到taskId的列表，然后根据task查询hbase获取相应的结果，获取下发、展示和点击相应的指标数据。在我们考虑将其改造为实时统计时，会存在着一系列的难点：



1. 原始数据体量巨大，每天的消息推送数据量达到几百亿规模，需要支持高吞吐量

2. 需要支持实时的查询

3. 需要对多份数据进行关联

4. 需要保证数据的完整性和数据的准确性



二. Why Flink



1. Flink是什么

首先，来看下什么是Flink，Flink 是一个针对流数据和批数据的分布式处理引擎。它主要是由 Java 代码实现。目前主要还是依靠开源社区的贡献而发展。对 Flink 而言，其所要处理的主要场景就是流数据。Flink 的前身是柏林理工大学一个研究性项目， 在 2014 被 Apache 孵化器所接受，然后迅速地成为了 ASF（Apache Software Foundation）的顶级项目之一。



2. 方案对比

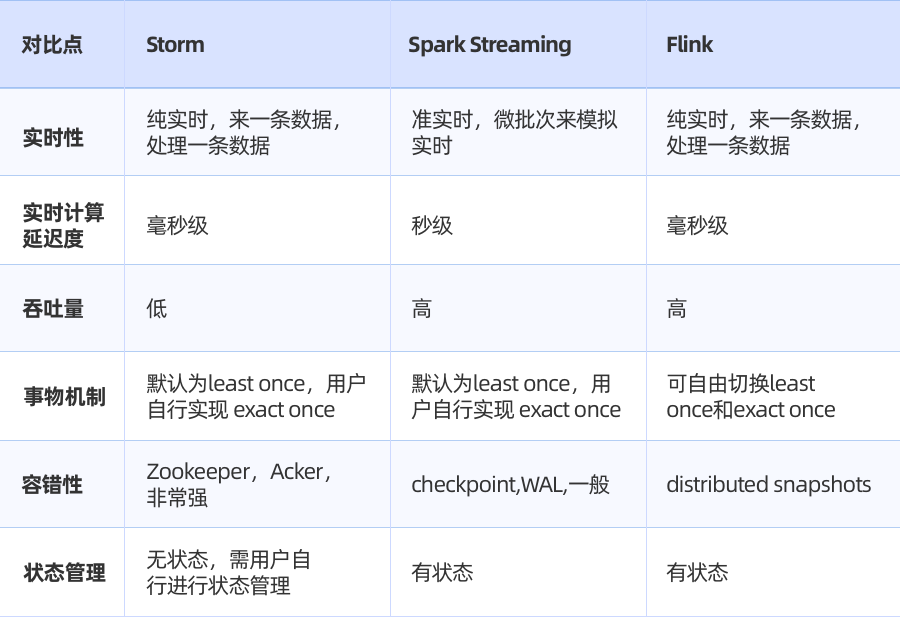

为了实现个推消息推送报表的实时统计，我们之前考虑使用spark streaming作为我们的实时计算引擎，但是在考虑了spark streaming、storm和flink的一些差异点后，还是决定使用Flink作为计算引擎：





可以看出来，针对上面的业务痛点，Flink能够满足需要：

1. Flink以管道推送数据的方式，可以让Flink实现高吞吐量

2. Flink是真正意义上的流式处理，延时更低，能够满足我们消息推送数据报表统计的实时性要求

3. Flink可以依靠强大的窗口功能，实现数据的增量聚合；同时，可以在窗口内进行数据的join操作

4. 我们的消息报表涉及到金额结算，因此对于不允许存在误差，Flink依赖自身的exact once机制，保证了我们数据不会重复消费和漏消费。



3. Flink的重要特性

下面我们来具体说说Flink中一些重要的特性，以及实现它的原理。



1）低延时、高吞吐：

Flink速度之所以这么快地处理消息推送，主要是在于它的流处理模型，Flink 采用 Dataflow 模型，和 Lambda 模式不同。Dataflow 是纯粹的节点组成的一个图，图中的节点可以执行批计算，也可以是流计算，也可以是机器学习算法，流数据在节点之间流动，被节点上的处理函数实时 apply 处理，节点之间是用 netty 连接起来，两个 netty 之间 keepalive，网络 buffer 是自然反压的关键。经过逻辑优化和物理优化，Dataflow 的逻辑关系和运行时的物理拓扑相差不大。这是纯粹的流式设计，时延和吞吐理论上是最优的。简单来说，当一条数据被处理完成后，序列化到缓存中，然后立刻通过网络传输到下一个节点，由下一个节点继续处理。



2）Checkpoint

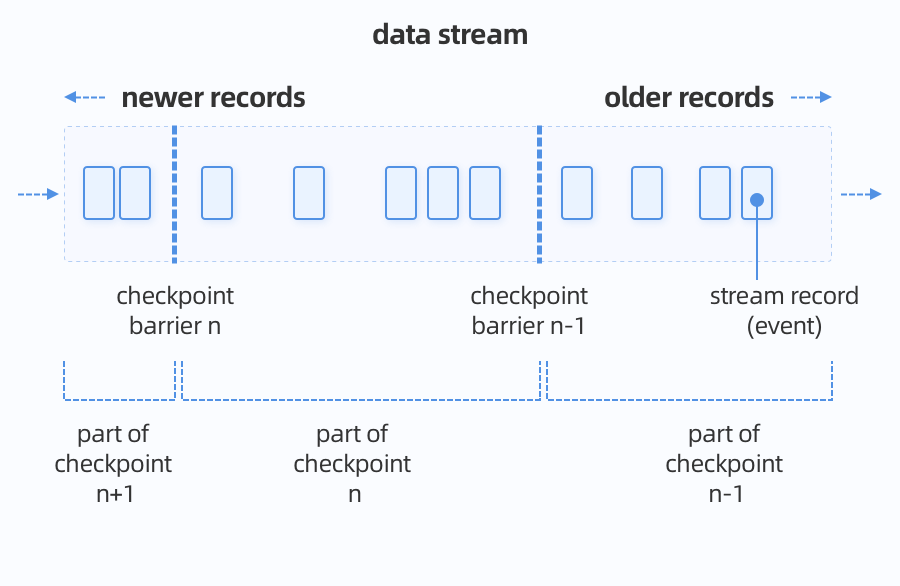

Flink是通过分布式快照来实现checkpoint，能够支持Exactly-Once语义。分布式快照是基于Chandy和Lamport在1985年设计的一种算法，用于生成分布式系统当前状态的一致性快照，不会丢失信息且不会记录重复项。Flink使用的是Chandy Lamport算法的一个变种，定期生成正在运行的流拓扑的状态快照，并将这些快照存储到持久存储中（例如，存储到HDFS或内存中文件系统）。检查点的存储频率是可配置的。



3）backpressure

back pressure出现的原因是为了应对短期消息推送数据尖峰。旧版本Spark Streaming的back pressure通过限制最大消费速度实现，对于基于Receiver 形式，我们可以通过配置 spark.streaming.receiver.maxRate 参数来限制每个 receiver 每秒最大可以接收的记录的数据；对于 Direct Approach 的数据接收，我们可以通过配置 spark.streaming.kafka.maxRatePerPartition 参数来限制每次作业中每个 Kafka 分区最多读取的记录条数。但这样是非常不方便的，在实际上线前，还需要对集群进行压测，来决定参数的大小。

Flink运行时的构造部件是operators以及streams。每一个operator消费一个中间/过渡状态的流，对它们进行转换，然后生产一个新的流。描述这种机制最好的类比是：Flink使用有效的分布式阻塞队列来作为有界的缓冲区。如同Java里通用的阻塞队列跟处理线程进行连接一样，一旦队列达到容量上限，一个相对较慢的接受者将拖慢发送者。



四.消息报表的实时计算

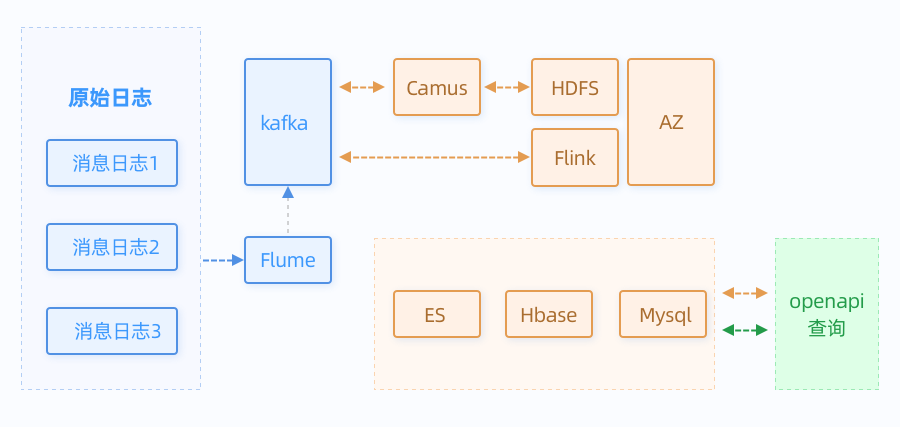

优化之后，架构升级成如下：

可以看出，我们做了以下几点优化：

1.Flink替换了之前的spark，进行消息报表的实时计算

2.ES替换了之前的Solr



对于Flink进行实时计算，我们的关注点主要有以下4个方面：

1.ExactlyOnce保证了数据只会被消费一次

2.状态管理的能力

3.强大的时间窗口

4.流批一体



为了实现我们实时消息推送统计报表的需求，主要依靠Flink的增量聚合功能。首先，我们设置了Event Time作为时间窗口的类型，保证了只会计算当天的数据，同时，我们每隔一分钟增量统计当日的消息报表，因此分配1分钟的时间窗口，然后我们使用 .aggregate(AggregateFunction af, WindowFunction wf) 做增量的聚合操作，它能使用AggregateFunction提前聚合掉数据，减少 state 的存储压力。之后，我们将增量聚合后的数据写入到ES和Hbase中。

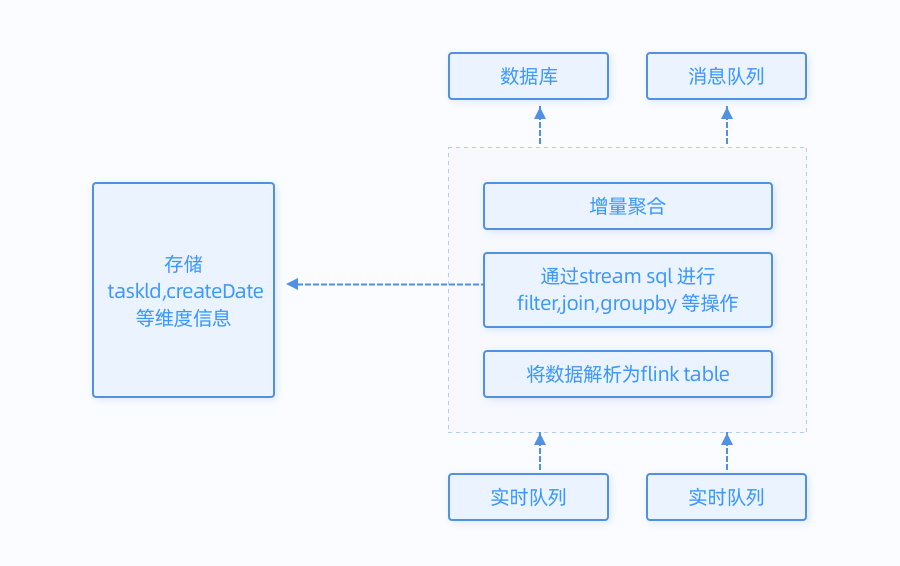

流程如下所示：





同时，在查询的时候，我们通过taskID、日期等维度进行查询，先从ES中获取taskID的集合，之后通过taskID查询hbase，得出统计结果。



五.总结

通过使用Flink，目前我们实现了消息报表的实时统计，能够实时查看 消息推送下发数、展示、点击等数据指标，同时，借助FLink强大的状态管理功能，消息推送服务的稳定性也得到了一定的保障。未来，我们也会将Flink引入到其他的业务线中，以满足一些实时性要求高的业务场景需求。
